对民用建筑电气安装与施工应用的探讨

　　摘要：本文主要对民用建筑电气系统的主要组成部分与其安装施工过程中应注意的问题，并通过工程实例加以说明，以供参考。
　　关键词：建筑电气；人性化；主干线路；分支线路
　　现今随着经济建设的发展和人们生活水平的不断提高，对建筑的要求从满足使用条件发展到各种功能齐备，电气化程度也越来越高，使电气系统的安全性和稳定性在建筑中的地位和作用显得更加重要。由于电气系统安装质量的优劣将会对日后的使用产生极大的影响，为了确保民用电气在使用过程中充分发挥其安全、稳定、高效的作用，现就民用建筑电气系统的安装施工及其质量控制要求作粗浅的探讨。
　　福州某高层综合办公楼工程，电力部分为一、二级负荷，其高压电源拟设置两路10KV进线，一用一备，备用自投。本工程设有自备发电机组，以备市电故障时确保消防电力负荷（消防水泵、消防电梯、防排烟风机，事故照明级其它二级负荷供电），其供电方式为三相五线制即TN-C-S系统，该工程按二类防雷设计，利用基础地梁、柱台钢筋作接地装置，利用建筑物柱内两条对角竖向钢筋作接地引下线，天面女儿墙顶装设避雷带作为接闪器。现仅对该工程强电部分的施工作一介绍。
　　1开关柜、配电盘控制台安装要求
　　配电房内的高、低压开关柜、配电柜等是整栋大厦的用电枢纽，良好的安装质量将能使本工程的供电系统运作更可靠，人身及设备安全也更有保障，故对其安装提出如下要求：
　　(1)设备安装前应对其有关资料和文件进行核对检查；
　　(2)箱体应有一定的机械强度，周边无损伤，油漆无脱落，二层底板厚度≥1.5mm，箱内各种器具应安装牢固，导线排列整齐，压按牢固，并绑扎成束，在活动部位应该两端固定，盘面引出及引进的导线应留有适当的余地，以便于检修。
　　(3)盘、柜、箱的接地应牢固良好，装有电器的可开启的门，应以裸铜线与接地的金属构架作可靠的连接，成套柜应装有供检修用的接地装置。
　　(4)盘、柜安装时必须严格控制其垂直度、水平偏差以及盘、柜面偏差，其相应允许偏差见表1。

　　表1配电盘、开关柜安装允许偏差
　　2主干线安装
　　该工程照明主干线采用密集母线供电，消防配电及控制线路采用不燃耐火电缆供电，一般配电采用阻燃型聚氯乙烯绝缘电缆供电，其中插接母线担负着本工程日常送电工作，保证其安装质量，必须做
　　到以下几点：
　　(1)插接母线施工流程：材料检查→附件加工、连接→安装→电气性能测试；
　　(2)安装密集插接母线前应将插母线的型号、规格、电压等级、合格证、出厂技术文件、安装工艺要求及母线弯头、直母线排出厂附件等级、数量落实并符合出厂要求；
　　(3)插接母线附件的吊具，应根据现场的实际走向进行测量、加工；
　　(4)安装母线吊架、夹具时应注意等距，直线母排应横平竖直，端头填封，母线外壳必须跨接地线（线径＞4mm2），母线不能有外露之处；
　　(5)母线直线敷设长度超过40m时应设置伸缩节，水平敷设的支撑点不宜大于2m，垂直敷设时应在楼板处采用专用附件支撑。
　　在电缆敷设施工中应注意的问题包括：
　　(1)桥架上敷设电缆时，其位置要正确，排列整齐、不混乱、不严重交叉，且牢固可靠，标识标记位置准确，有防火隔离措施；
　　(2)在电缆地沟敷设时，沟内应设电缆桥架或预埋支架，电缆与设备管道一起敷设时不宜与管道交叉，应远离有热源的管道；
　　(3)电缆敷设前应将电缆事先排列号，划处排列图表，按图表进行施工，电缆敷设时应边敷设边整理和卡固；
　　(4)电缆穿过竖井、楼板处时，应用防火墙料密实封墙。
　　3分支线路安装
　　由于本工程属高级写字楼，故所有线路均采用暗装施工。线管的暗埋应沿最近的路线敷设，并尽量减少弯曲；暗埋线管与构筑物表面的距离≥15mm，并不宜穿过设备或建筑物的基础；弯曲的半径应不小
　　于管外径的6倍，暗埋在混凝土内时不应小于管外径的10倍；进入落地式配电箱的电线管路应排列整齐，管口应高出基础面≥50mm；镀锌钢管应采用专用接地线卡跨按，当采用螺纹连接时，管端螺纹长度
　　应大于管接头长度的50%，连接后其螺纹外露2～3扣，敷设于线管内的导线总截面面积不应超过线管截面积的40%。
　　4灯具、插座、开关的安装
　　灯具、开关、插座的安装效果将直接影响人们对电气安装质量的印象，其安装质量的好坏将对工程的装修标准等产生直观影响，为达到美观实用的效果，必须严格执行以下有关的质量要求：
　　(1)有关灯具、插座、开关等的安装必须在墙面粉刷、壁纸及油漆等内装修完毕后再进行施工；
　　(2)同一室内安装的开关、插座高度应一致，高度差应控制在≤5mm，并列安装的同一型号的开关、插座高度差应控制在≤1mm；

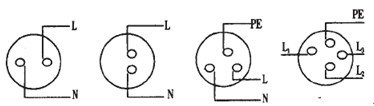

　　(3)插座接线应符合图1的要求；
　　
　　图1
　　(4)同一场所成排安装的灯具，要求其中线偏差≤5mm，灯具固定应牢固可靠，每个灯具固定的螺栓数不应少于2个；螺口灯头螺纹应与零线相接，所有单极开关、熔断器应装在相线上；
　　(5)接地线应使用黄绿相间双色线，以便与其它导线作明显区分。
　　5电气调试
　　当电气系统安装完毕后，必须对整个系统进行调试，以确保其使用的安全性、稳定性，有关调试要求如下：
　　(1)用1000VMΩ表对盘柜的绝缘电阻和电机电阻进行测试，要求其绝缘电阻值≥0.5MΩ；
　　(2)检查电力电缆两端的相位是否一致，并与电网相序相符，两端用标牌作标记，要求绝缘电阻测试其值≥1MΩ；
　　(3)控制电缆接线施工，其接线应正确，并使用校线器对其作二次校线，电缆芯线和所配导线的端部均应作相应回路编号；
　　(4)设备运行前，检查电机外壳接地是否良好，电机转子的灵活性及旋转方向是否正确，并无碰卡现象；电机应做单台送电试验，送电前应先调整好相应的过载电流，把设备脱开做空载试车，用钳型电流
